Рукава резиновые предназначены для нагнетания и всасывания различных жидкостей, топлива, масел на нефтяной основе, суспензий, ортофосфорной кислоты и других неорганических кислот.

Рукава выпускаются следующих классов:

1 (Б)	для подачи бензина, дизельного топлива, масел на нефтяной основе
2 (В)	для подачи технической воды, растворов неорганических кислот и щелочей с концентрацией не выше 20% (кроме растворов азотной кислоты)
3 (ВГ)	для подачи горячей воды при температуре до +100°С
4 (Г)	для подачи воздуха, углекислого газа, азота и др. инертных газов
7 (П)	для подачи пищевых веществ (спирт, вино, пиво, молоко, слабо кислые растворы органических и др. веществ, питьевая вода)
8 (Щ)	для подачи абразивных материалов (песок от пескоструйных аппаратов), слабощелочные и слабокислые р-ры для штукатурных и малярных работ
9 (КЩ)	для подачи слабых растворов неорганических кислот и щелочей, концентрация до 20% (кроме азотной)
10 (ПАР-1)	для подачи насыщенного пара до +143°С, давление 0,3 МПа
10 (ПАР-2)	для подачи насыщенного пара до +175°С, давление 0,8 МПа
0,1 МПа = 10 Атм = 1кгс/см²

Рукава напорные всасывающие с текстильным каркасом, с металлической спиралью имеют на концах мягкие манжеты для присоединения к арматуре, неармированные. Рукава напорные всасывающие предназначены для нагнетания и всасывания различных жидкостей, топлива, масел на нефтяной основе и газов.

Рабочая среда	классы Б, В, КЩ, П
Температура работоспособности	от -35°С до +90°С
Внутренний диаметр рукавов	25, 32, 38, 50, 65, 75, 100, 125, 150, 158, 200 мм
Рабочее давление	0,3 МПа, 0,5 МПа, 1,0 МПа
Длина рукавов	4 м; 6 м; 7,2 м; 8 м; 10 м

Рукава напорные применяются в качестве гибких трубопроводов для подачи под давлением жидкостей, насыщенного пара, газов и сыпучих материалов в районах умеренного, тропического и холодного климата.

Рабочая среда	класс Б	бензин, керосин, минеральные масла на нефтяной основе, топливо, дизельное топливо, солидол
	класс В	вода техническая, растворы неорганических кислот щелочей с концентрацией не выше 20%, кроме растворов азотной кислоты
	класс ВГ	для подачи горячей воды
	класс Г	воздух, углекислый газ, и другие инертные газы
	класс П	пищевые вещества, спирт, вино, пиво, молоко, слабокислые растворы органических и других веществ, питьевая вода
	Пар-1, Пар-2	насыщенный пар
Рабочее давление	до 1,0 МПа (10 кгс/см²)
Рабочее давление для класса Пар-1	0,3 МПа (3 кгс/см²)
Рабочее давление для класса Пар-2	0,8 МПа (8 кгс/см²)
Внутренний диаметр	16; 18; 20; 25; 31,5; 32; 38; 50 мм
Температура работоспособности	класс Б	от -35°С до +70°С
	класс В и П	до +50°С
	класс ВГ	±100°С
	класс Г и Ш	от -35°С до +50°С
	класс Пар-1	до +143°С
	класс Пар-2	до +175°С
Длина	до 20 м

Рукава напорные применяются в качестве гибких трубопроводов для подачи воздуха, инертных газов, жидкостей, сыпучих материалов и нефтепродуктов.

Рабочее давление	1,0 МПа (10 кгс/см²)
Максимальное давление	2,6 МПа
Работоспособность при температуре	класс Б	от -35°С до 70°С
	класс ВГ	до +100°С
	класс В	до +50°С
	класс Г и Ш	от -35°С до +50°С
Температура работоспособности	ПАР-1	до +143°С
Температура работоспособности	ПАР-2	до +175°С
Рабочее давление	ПАР-1	до 0,3 МПа
Рабочее давление	ПАР-2	до 0,8 МПа
Внутренний диаметр	6; 18; 20; 25; 31,5; 38; 50 мм
Длина	от 10 до 100 м

Рукава резиновые высокого давления (РВД) предназначены для гибких трубопроводов для подачи под высоким давлением гидравлических жидкостей, масел на нефтяной основе, керосина, масляных и водных эмульсий, воды.

Тип 1	рукав высокого давления (РВД) с одной металлической оплеткой из латуированной проволоки
Тип 2	рукав высокого давления (РВД) с двумя металлическими оплетками из латуированной проволоки

Рабочая среда	классы Б, В, КЩ, П
Рабочее давление	от 10,0 до 35,0 МПа (100-350 кгс/см²)
Температура работоспособности	от -50°С до +70°С
Для холодного климата	от -60°C до +70°С
Внутренний диаметр	4, 6, 8, 10, 12, 16, 20, 25, 32, 38 мм
Длина	от 0,5 до 4 м

Рукава резиновые высокого давления (РВД). Маслобензостойкие.

Температура работоспособности	от -40°С до +70°С
Разрывное давление	от 68,0 МПа (680 кгс/см²) до 175,0 МПа (1750 кгс/см²)
Рабочее давление	при 3-х кратном запасе	22,5-58,0 МПа
	при 4-х кратном запасе	17,0-43,5 МПа
Внутренний диаметр	от 8 мм до 50 мм
Длина	от 0,5 до 4 м

Рукава резиновые предназначены для работы в качестве гибких трубопроводов для гидравлических, воздушных, топливных, масляных и других систем в специальной и общепромышленной технике. Рукава резиновые маслобензостойкие.

Рабочее давление	от 0,3 до 1,3 МПа (13 кгс/см²)
Внутренний диаметр	от 4 мм до 90 мм
Температура работоспособности	от -55°С до +120°С
Длина	от 0,5 до 2,0 м

Рукава напорные применяются в качестве гибких трубопроводов для подачи под давлением воздуха, инертных газов и жидкостей.

Рукава напорные маслобензостойкие, кислотоустойчивые.

Рабочая среда	бензин авиационный, автомобильный, топливо реактивное и дизельное, масла на нефтяной основе, смазки жидкостные, солидол, воздух, газы инертные, вода, жидкость охлаждающая незамерзающая, слабые растворы неорганических щелочей 20% концентрации, кроме азотной кислоты
Рабочее давление	от 1,6 МПа (16 кгс/см²) до 4,0 МПа (40 кгс/см²)
Внутренний диаметр	4, 6, 8, 10, 12, 14, 16, 20, 100 мм
Температура работоспособности	от -50°С до +90°С
Длина	от 2,5 м. до 50 м

Рукава резиновые применяются для подачи под давлением ацетилена, городского газа, пропана, бутана (класс 1), жидкого топлива (класс 2), кислорода к приборам для газовой сварки и резки металлов (класс 3).

Рабочая среда	1 класс	ацетилен, пропан, бутан, городской газ
	2 класс	жидкое топливо, бензин А-72, уайт-спирит, керосин или их смесь
	3 класс	кислород
Рабочее давление	1, 2 класс	0,63 МПа (6,3 кгс/см²)
Рабочее давление	3 класс	2,0 МПа (20 кгс/см²)
Внутренний диаметр	6,3; 9; 12; 16 мм
Температура работоспособности	от -35°С до +70°С
Длина	от 20 до 150 м

Цветные рукава резиновые для газовой сварки и резки металлов ГОСТ 9356-75.

Рукава напорные соответствуют международным стандартам ИСО 2307-75, ИСО 1403-76 в части размеров и допускаемых отклонений ТУ 38 для внутренних диаметров напорных рукавов.

Температура работоспособности	ПАР-1	до +143°С
	ПАР-2	до +175°С
Внутренний диаметр	18, 25, 32, 38, 50 мм
Длина	10 м

Рукава напорные предназначены для работы в качестве гибких трубопроводов для подачи нефтепродуктов.

Температура работоспособности	рукава работоспособны в районах умеренного и тропического климата при температуре от -40°С до +55°С
Выпускаются на рабочее давление	2,5 МПа
Внутренний диаметр	20 мм
Длиной	до 100 м

Рукава буровые предназначены для работы в качестве гибких трубопроводов для подачи под давлением воды, цементных и глинистых растворов с содержанием нефти до 20%.

Рукава буровые работоспособны в условиях:
умеренного климата	при температурах от -40°C до +45°C
тропического климата	при температурах не выше +50°C
холодного климата	при температуре не ниже -55°C
температура рабочей среды	не выше +80°C

Рукава буровые выпускаются:

Внутренний диаметр х Наружный диаметр, мм	Рабочее давление, МПа	Наличие арматуры
38х56	10	Без штуцеров
38х57	15	Со штуцерами
38х58	20	Со штуцерами
50х68	5	Без штуцеров
50х69	10	Без штуцеров
50х70	15	Со штуцерами
76х101	10	Без штуцеров
76х103	15	Со штуцерами
76х105	20	Со штуцерами
100х124	5	Со штуцерами
100х124	7	Со штуцерами
100х127	10	Без штуцеров

Комплект штуцеров для рукавов буровых оплеточных ТУ 38105557-83.

Рукава буровые предназначены для работы в качестве гибких трубопроводов для подачи под давлением цементных и глинистых растворов с содержанием нефти до 20%.

Рукава буровые выпускаются:

Рабочее давление, МПа	Внутренний диаметр, мм
25,0	76
27,5	76
30,0	76
34,5	76
25,0	100
30,0	38
30,0	50
30,0	65

Длина рукавов буровых до 18 м.

Рукава буровые работоспособны в районах умеренного и тропического климата при температуре окружающего воздуха от -40°C до +50°C и температуре рабочей среды не выше +80°C.

Концевая металлическая арматура рукава бурового разработана под используемое при бурении нефтепромысловое оборудование и имеет коническую резьбу:

Диаметр
100–4	76–4	65–3	50–2½	38–2½

Комплект штуцеров для рукавов резиновых металлокордной конструкции для бурения ТУ 38605119-95.

Рукава буровые предназначены для подачи промывочной жидкости (глинистого раствора или воды) от приводного насоса для промывки забоя в бурящуюся скважину.

Температура работоспособности	от -30°С до +50°С
Рабочее давление	6,17 МПа
Внутренний диаметр	25; 32; 38 мм
Длина	12-18 п/м

Рукав напорно-всасывающий маслобензостойкий антистатический с тканевым каркасом и металлической спиралью.

Шланг резиновый поливной.

Ремни клиновые предназначены для передачи движения от вала двигателя, к вспомогательным агрегатам автомобилей, тракторов, комбайнов.

Средний ресурс в эксплуатации клиновых ремней:

Приводных ремней	до 2000 часов
Вентиляторных ремней	на легковых автомобилях 110 тыс.км на грузовых автомобилях 90 тыс. км на комбайных 1400 часов на тракторах 2000-3500 часов
Вариаторных ремней	350-600 часов

Профиль ремня, мм	Размер по верхней линии ремня, мм	Высота ремня, мм
Z (0)	10	6
А	13	8
В (Б)	17	11
С (В)	22	14
Д (Г)	32	19
Е (Д)	40	23,5

Ремни приводные клиновые предназначены для привода станков, промышленных установок и стационарных сельскохозяйственных машин.

Температура работоспособности приводных клиновых ремней в среде воздуха от -30°С до +60°С для умеренного и тропического климата.

Сечение	Z(0)	А	В(Б)	С(В)	Д(Г)	Е(Д)	ЕО(Е)
Расчетная длина ремня, мм	500-2120	630-4500	630-7620	1180-9500	1900-11800	4000-14000	6300-14000

Передаваемая мощность (в зависимости от сечения и скорости), кВт	от 0,062 до 82,06
Окружная скорость, м/с	от 2 до 30
Средний ресурс при эксплуатации в среднем режиме работы для ремней II класса, час	500-2500

Наименование, ГОСТ, ТУ	Примечание
Кордшнуровые клиновые ремни ГОСТ 1284.2-89
А-710, А-750, А-800, А-850, А-900, А-950, А-1000, А-1060, А-1120, А-1180, А-1213, А-1250, А-1320, А-1400, А-1500, А-1600, А-1700, А-1800, А-1900, А-2000, А-2120, А-2240, А-2360, А-2500, А-2650, А-2800, А-3000, А-3150, А-3350, А-3550, А-3750, А-4000, Z(0)-500, Z(0)-530, Z(0)-560 Z(0)-600, Z(0)-630, Z(0)-710, Z(0)-750, Z(0)-800, Z(0)-850, Z(0)-900, Z(0)-950, Z(0)-1000, Z(0)-1060, Z(0)-1120, Z(0)-1180, Z(0)-1213, Z(0)-1250, Z(0)-1320, Z(0)-1400, Z(0)-1500, Z(0)-1600, Z(0)-1700, Z(0)-1800, Z(0)-1900, Z(0)-2000, Z(0)-2120	Для приводов станков, промышленных установок, сельскохозяйственных машин
В(Б)-710, В(Б)-750, В(Б)-800, В(Б)-850, В(Б)-900, В(Б)-950, В(Б)-1000, В(Б)-1060, В(Б)-1120, В(Б)-1180, В(Б)-1250, В(Б)-1320, В(Б)-1400, В(Б)-1500, В(Б)-1600, В(Б)-1700, В(Б)-1800, В(Б)-1900, В(Б)-2000, В(Б)-2120, В(Б)-2240, В(Б)-2360, В(Б)-2500, В(Б)-2650, В(Б)-2800, В(Б)-3000, В(Б)-3150, В(Б)-3350, В(Б)-3550, В(Б)-3750, В(Б)-4000
Кордшнуровые клиновые ремни (кордтканевые клиновые ремни) ГОСТ 1284.2-89
Д(Г)-1900, Д(Г)-2120, Д(Г)-2240, Д(Г)-3150, Д(Г)-3350, Д(Г)-3475, Д(Г)-3550, Д(Г)-3750, Д(Г)-4000	Для приводов станков, промышленных установок, сельскохозяйственных машин. Для зерноуборочных комбайнов (СКД-5, СКПР-6) и молотилки МВ-2.5
Кордтканевые клиновые ремни ГОСТ 1284.2-89
В(Б)-4250, В(Б)-4500, В(Б)-4750, В(Б)-5000, В(Б)-5300, В(Б)-5600, В(Б)-6000, В(Б)-6300	Для приводов станков, сельскохозяйственных машин. промышленных установок
Д(Г)-4250, Д(Г)-4500, Д(Г)-4750, Д(Г)-5000, Д(Г)-5300, Д(Г)-5600, Д(Г)-6000, Д(Г)-6300, Д(Г)-6700, Д(Г)-7100, Д(Г)-7500, Д(Г)-8000, Д(Г)-8500, Д(Г)-9000, Д(Г)-9500, Д(Г)-10000, Д(Г)-10600, Д(Г)-11200, Д(Г)-11800	Для зерноуборочного комбайна СКК-5
Е(Д)-4500, Е(Д)-4750, Е(Д)-5000, Е(Д)-5300, Е(Д)-5600, Е(Д)-6000, Е(Д)-6300, Е(Д)-6700, Е(Д)-7100, Е(Д)-7500, Е(Д)-8000, Е(Д)-8500, Е(Д)-9000, Е(Д)-9500, Е(Д)-10000, Е(Д)-10600, Е(Д)-11200, Е(Д)-11800, Е(Д)-12500, Е(Д)-13200, Е(Д)-14000	Для приводов станков, промышленных установок, сельскохозяйственных машин
Кордшнуровые клиновые ремни (кордтканевые клиновые ремни) ГОСТ 1284.2-89
С(В)-1320, С(В)-1650, С(В)-1800, С(В)-1900, С(В)-2120, С(В)-2360, С(В)-2500, С(В)-2650, С(В)-3000, С(В)-3150, С(В)-3550, С(В)-3750	Для приводов станков, промышленных установок, сельскохозяйственных машин
С(В)-2000	Для зерноуборочных комбайнов (СК-5, СКМ-5, СКПР-6 Колос ), молотилок МВ-2.5, жаток ЖВР-10-03
С(В)-2240	Для зерноуборочного комбайна СКПР-6 Колос , кормоуборочного комбайна КСГ-Ф-70
С(В)-2800	Для кормоуборочного комбайна КСК-Ф-200 Сож
С(В)-3350	Для зерноуборочного комбайна СКПР-6 Колос
С(В)-3585	Для зерноуборочного комбайна СКПР-6 Колос , молотилки МВ-2.5
С(В)-4000	Для жатки ЖФ-6.0
Кордтканевые клиновые ремни ГОСТ 1284.2-89
С(В)-5300, С(В)-5600, С(В)-6000, С(В)-6700, С(В)-7100, С(В)-7500, С(В)-8000, С(В)-8500, С(В)-9000, С(В)-9500	Для приводов станков, промышленных установок, сельскохозяйственных машин
С(В)-4250	Для кормоуборочного комбайна КСГ-Ф-70
С(В)-4350	Для зерноуборочного комбайна СК-6П, СК-6А, СКПР-6 Колос , молотилки-тёрки МВ-2.5
С(В)-4500	Для кормоуборочного комбайна СК-8 Колос , жатки ЖНС6-12А
С(В)-4750	Для зерноуборочного комбайна СК-5
С(В)-5000	Для кормоуборочных комбайнов КСК-Ф-200, КСГ-Ф-70
С(В)-6300	Для жатки ЖНС-12А

Ремни вариаторные предназначены для вариаторов сельскохозяйственных машин, для бесступенчатого регулирования скорости при передаче вращения от двигателя к рабочим органам машины.

Температурный интервал работоспособности ремней вариаторных: от -30°С до +60°С.

Сечение	45х22
Расчетная длина, мм	4000, 3570, 2600, 2385
Минимальный диаметр шкива в зависимости от сечения и диапазона регулируемых вариаторов, мм	до 310
Окружная скорость, м/с	от 5 до 35
Средний ресурс при эксплуатации в среднем режиме работы, час в зависимости от назначения ремней	от 350 до 600

Тип ремня	№ документа	Марка машины
45х22-4000	ГОСТ 26379-84	Ходовая часть зерноуборочных комбайнов: СК-5 "Нива", СКМ-5 "Нива"; СКП-5; СК, СК-6 "Колос"; СКД-5 "Сибиряк"; СКК-5 "Енисей-1200"; СКПР-6 "Колос"; кукурузоуборочный комбайн ККС-6
45х22-3570	ГОСТ 26379-84	Для свеклоуборочного комбайна КС и зерноуборочных комбайнов СКПР-6 "Колос", СК-5 "Нива"
45х22-2385	ГОСТ 26379-84	Рисоуборочный комбайн
45х22-2600	ГОСТ 26379-84	Для зерноуборочного комбайна СК-5 "Нива"

Ремни вентиляторные предназначены для передачи движения от вала двигателя к вспомогательным агрегатам автомобилей, тракторов комбайнов.

Температурный интервал работоспособности ремней вентиляторных в среде окружающего воздуха (вне моторного отсека):

для районов с умеренным и тропическим климатом	от -50°С до +60°С при условии предварительного прогрева двигателя перед запуском, при температуре ниже -30°С, при этом температура под капотом в зоне расположения ремня должна быть не более +80°С
для районов с холодным и очень холодным климатом	от -40°С до +60°С

Тип ремня	Марка двигателя или машины
8,5х8-833	ГАЗ-53А, ГАЗ-53-92, ЗМЗ-53.11, УМЗ-451 МГ, УМЗ-451 МП, ЭД-181 Т
8,5х8-833	М-408 ("Москвич-2138". "Москвич 2136")
8,5х8-875	М-412Э ("Москвич-412ИЭ", "Москвич-21251", "Москвич-2140", "Москвич-2137"). 4ЭД-181Т
8.5х8-933	"Запорожец ЗАЗ-965", 4ч 9,5/10, 8ч 9,5/10, А-01М (Т-4А), А-41 (ДТ-75М)
8,5х8-1018	ГАЗ-21. ГАЗ-24 "Волга"; ГАЗ-13. ГАЗ-31 "Чайка"; МеМЗ-963П, МеМЗ-968 ("Запорожец"); "Урал-744", "Урал-745". СМД-60 (трактор Т-150)
8,5х8-1030	УМЗ-451 М.УМЗ-4146.10, УМЗ-4146, УМЗ-417.10, Волга-2410, 31029. РАФ, ГАЗель
8,5х8-1060	ЗМЗ-402.10
8,5х8-1090	ЗМЗ-402.10
8,5х8-1150	Д-260Т
8.5х8-1250	КАМАЗ, ЯМЗ-740, Урал-745
8,5х8-1280	Д-21А1, Д-120, Д-37Е, Д-144
8.5х8-1320	ЯМЗ-740, КАМАЗ, Урал-843, Урал-744
8,5х8-1348	ГАЗ-13 "Чайка", ГАЗ-71, ГАЗ-73, ЛАЗ-42021, ЛиАЗ-5256
10х8-715 (ТУ 381059983-83)	ВАЗ-2108
10х8-944	ВАЗ-2101-2107
11х10-1045 (идет в паре с 1-8.5х8-833)	ГАЗ-53. БелАЗ-752.11, КрАЗ-960, КрАЗ-6443. КрАЗ-6505. КрАЗ-6437, Урал-745. ЭД-181 Т, 4ЭД-181Т..ЗМЗ-71. ЗМЗ-73. ЗМЗ-24Д, ЗМЗ-3402, ЗМЗ-3403
11х10-1120	СМД-23/24, СМД-31/32, СМД-31А/32А, ЗИЛ-157КД, ЗИЛ-114, Урал-744
11х10-1150	ГАЗ-52-94
11х10-1180	ЯМЗ-841, ЯМЗ-842, ЯМЗ-8423, ЯМЗ-840
11х10-1220 зубч.	ЗИЛ-157 КД, ЗИЛ-645, ЗМЗ-14, ЗМЗ-505.10, ГАЗ-14
11х10-1250	Д-240 (МТЗ-80/82), СМД-З101, Д-241Л (Т-70с)
11х10-1280 зубч.	ЗИЛ-1 14. ЗИЛ-1 17. ЗИЛ-4104, ЗИЛ-41
11х10-1280 зубч.	ЗИЛ-645
11х10-1400	ГАЗ-66, ПАЗ-672, ПАЗ-3203, ПАЗ-3205, ЗИЛ-118К, ЗИЛ-118КА, ЛАЗ-698, ЛАЗ-4202, ЛиАЗ-5251, ЛАЗ-42021
11х10-1450	ЗМЗ-66-92, ЗМЗ-3403, ПАЗ-672, ПАЗ-320Г, ЛиАЗ-5251, ЗИЛ-157Л, СМД-18Н, СМД-14НГ, (ДТ-75В), СМД-15Н, СМД-18, СМД-186, СМД-19/20, СМД-21/22
11х10-1500	ЗИЛ-555, СМД-14-21
11х10-1600	ЗМЗ-65-06, ЗМЗ-3402, СМД-17К/18К, СМД-17КН/18КН, СМД-22, СМД-22-А
11х10-1650	ЗИЛ-133
11х10-1775	ГАЗ-66, ГАЗ-71, ГАЗ-73, ПАЗ-3205
12.5х9-1090	Д-108. Д-130. Д-160 (трактор Т-130. Т-100М)
12,5х9-1120	СМД-60 (тр. Т-150), СМД-62 (тр. Т-150), СМД-74/75, СМД-74/75/76/78, СМД-66 (тр. ДТ-175С)
14х10-887	МАЗ-504, КрАЗ-258, ЯМЗ-236, ЯМЗ-238
14х10-937	МАЗ-505, КрАЗ-258, ЯМЗ-238НБ(К-700), ЯМЗ-236, ЯМЗ-238
14х10-987	МАЗ-500, МАЗ-504
14х13-1280	СМД-23/24, ДОН-1200, СМД-31/32, СМД-31А/32А, ДОН-1500, СМД-81(СК-10)
14х13-1320	ЯМЗ-240Б (тр. К-701), КамАЗ-740, КамАЗ-741, ЯМЗ-8423
14х13-1600	СМД-23/24, СМД-31/32, СМД-31А/32А, СМД-32-01
16х11-1103 зубч.	ЗИЛ-130. ЗИЛ-157. ЛиАЗ-677
16х11-1120 зубч.	ГАЗ-51. ГАЗ-52-04. СМД-60 (трактор Т-150), СМД-62 (трактор Т-50К). СМД-74/75, СМД-66 (трактор ДТ-175с)
16х11-1198	ПАЗ-652П
16х11-1220	Д-50, Д-50А (МТЗ-50/52)
16х11-1403	Д-65
16х11-1450 зубч.	СМД-60 (трактор Т-150). СМД-62 (трактор Т-150К), СМД-64, СМД-80. СМД-81 (трактор СК-10), СМД-72/74/76/78, Д-108. СМД-66 (трактор ДТ-175с)
16х11-1650 зубч.	Д-130, Д-160. Д-108. СМД-72
19х12.5-1450 зубч.	СМД-14. СМД-14НГ (трактор ДТ-75В), СМД-60 (трактор Т-150), А-01 М (трактор Т-4А). А-41 (трактор ДТ-75М)
19х12,5-1550	СМД-14К, СМД-15К
21х14-1450	ЛАЗ-697, БелАЗ-540, БелАЗ-531,БелАЗ-7540, БелАЗ-75482, БелАЗ-75211, БелАЗ-75231
21х14-1650	ЗИЛ-130, ЗИЛ-131, Урал-375, КАЗ-608В, ЛАЗ-697, ЛиАЗ-677Н, ЗИЛ-ММЗ-555
21х14-1735	БелАЗ-540А, БелАЗ-548А, БелАЗ-7548, БелАЗ-75401, БелАЗ-7523, БелАЗ-7421, БелАЗ-6411
21х14-1950	БелАЗ-548А, БелАЗ-7548, БелАЗ-7523, БелАЗ-75232, БелАЗ-75231
28х13-1080	Снегоход "Буран"

Ремни плоские предназначены для сельхоз-механизмов.

Температура работоспособности	в интервале окружающего воздуха от -25°C до +60°C
Выпускаются 2-х типов	ремень прессующий и ремень транспортера
Марки тягового каркаса	ТК-200
Количество прокладок	2
Средний ресурс ремней в эксплуатации	200 ч

Ремни плоские резинотканевые предназначены для плоскоременых передач, транспортеров, рядковых жаток, водоподьемников, элеваторов и норий в качестве тягового элемента, для ременно-планчатых транспортеров навесных жаток типа ЖВН-6, фронтально навешиваемых на комбайны СК-5, "Нива" и СК-4, СКД-5, "Сибиряк".

Ремни плоские изготавливаются на основе ТК-200 и на основе БКНЛ-65

Ремни плоские изготавливаютя трех видов:

Общего назначения	t° эксплуатации от -25°С до +60°С
Морозостойкие (М)	t° эксплуатации от -45°С до +60°С
Антистатические (А)	t° эксплуатации от -25°С до +60°С

Ширина	125 мм
Длина	10 м

Лента применяется для транспортирования различных кусковых, сыпучих и штучных грузов: от руд черных и цветных металлов, крепких горных пород, угля, доломита до малоабразивных и неабразивных материалов.

Ленты изготавливаются на основе синтетических высокопрочных тканей с прочностью по основе 100-300 Н/мм на 2-8 прокладок. Специальная обработка ткани обеспечивает высокую прочность каркаса лент при расслоении.

Ленты выпускаются:

шириной	от 100 до 3500 мм
длиной	300 метров
толщиной	от 5 до 30 мм

Конвейерные (транспортерные) ленты предназначены для транспортирования различных сыпучих, кусковых и штучных грузов для руд черных металлов, крепких горных пород угля.

Выпускаются на основе синтетических тканей прочностью 200-300 кг/см², с количеством прокладок от 2 мм до 8 мм, длиной 96 и 106 м, шириной от 300 до 1600 мм, толщиной от 7 до 30 мм.

Номинальная прочность конвейерной (транспортерной) ленты при разрыве прокладки 200 Н/мм, толщина 1 прокладки – 1,3 мм.

Верхняя и нижняя поверхность конвейерной (транспортерной) ленты имеет резиновый слой, называемый обкладкой. Обкладка может быть как с одной, так и с двух сторон (рабочей и нерабочей) и имеет различную толщину.

В зависимости от условий эксплуатации изготавливаются ленты конвейерные (транспортерные) следующих типов:

1, 2	тяжелые и очень тяжелые (для тяжелых условий эксплуатации)
2	средние (для средних условий)
3	легкие (для легких условий)

В зависимости от условий эксплуатации изготавливаются ленты конвейерные (транспортерные) следующего назначения:

Л	общего назначения (температура окружающего воздуха от -45°С до +60°С)
М	морозостойкие (температура окружающего воздуха до -60°С)
Т	теплостойкие (транспортируют материалы температурой до +100°С)
Ш	трудновоспламеняющиеся
П	пищевые

Пример условного обозначения конвейерных (транспортерных) лент:

1	условия эксплуатации и назначение
2	ширина
3	количество тканевых прокладок
4	тип ткани
5	толщина рабочей и нерабочей прокладок
6	класс резины
7	вид борта
8	стандарт

Технические пластины (техпластины) применяются для изготовления резинотехнических изделий, служащих для уплотнения неподвижных соединений, предотвращая трения между металлическими поверхностями, для восприятия одиночных ударных нагрузок, а также в качестве прокладок, настилов и других не уплотнительных изделий.

Техпластины выпускаются в виде листов и рулонов.

Все технические пластины – неформовые (изготавливаются методом вулканизации в автоклаве, а также на вулканизаторе непрерывного действия).

Техпластины работоспособны при t° от -30°С до +80°С.

Марки выпускаемых техпластин:

ТМКЩ	тепломорозокослотощелочестойкая
МБС	маслобензостойкая
АМС	атмосферомаслостойкая

Типы техпластин:

Тип 1	резиновая пластина
Тип 2	резинотканевая пластина (с одним или несколькими тканевыми слоями) только технические пластины марки ТМКЩ-С, ТМКЩ-С1

По степени твердости выпускаются технические пластины:

М и М1	мягкой твердости
С и С1	средней твердости
Т и Т1	повышенной твердости

Толщина техпластин:

Тип 1	от 2 до 30 мм
Тип 2	от 2 до 6 мм

Температура рабочей среды техпластин:

ТМКЩ	Тип 1 и Тип 2, твердость С	от -30°С до +80°С
ТМКЩ	Тип 1 и Тип 2, твердость С1	от -45°С до +80°С
МБС	Тип 1, твердость С	от -30°С до +80°С
МБС	Тип 2, твердость С1	от -40°С до +80°С

Пример условного обозначения техпластин:

Характеристики технических пластин (техпластин) МБС.

Свойства техпластин марки МБС-С – маслобензостойкая, средней твердости.

Рабочая среда техпластин МБС:

воздух помещений, емкостей, сосудов; инертные газы	при давлении от 0,05 до 0,4 МПа
масла и топлива на нефтяной основе, бензин	при давлении от 0,05 до 10,0 МПа
азот

Толщина, мм	Вид материала	Вес 1 м², кг
1,0	Рулон	1,25
1,5	Рулон	1,90
2,0	Рулон	2,50
3,0	Рулон	3,75
4,0	Рулон	5,00
5,0	Рулон	6,25
6,0	Рулон, пластина	7,50
8,0	Пластина	10,00
10,0	Пластина	12,50
12,0	Пластина	15,00
15,0	Пластина	18,75
25,0	Пластина	31,25
30,0	Пластина	37,50
40,0	Пластина	50,00

Характеристики технических пластин (техпластин) ТМКЩ.

Свойства техпластин марки ТМКЩ-С – тепломорозокислотощелочестойкая, средней твердости.

Рабочая среда техпластин ТМКЩ:

воздух помещений, емкостей, сосудов; азот, инертные газы	при давлении от 0,05 до 0,4 МПа
вода пресная, морская, промышленная, сточная без органических растворителей и смазочных веществ; раствор солей с концентрацией до предела насыщения; кислоты, щелочи концентрацией до 20%	при давлении от 0,05 до 10,0 МПа

Толщина, мм	Вид материала	Вес 1 м², кг
1,0	Рулон	1,25
1,5	Рулон	1,90
2,0	Рулон	2,50
3,0	Рулон	3,75
4,0	Рулон	5,00
5,0	Рулон	6,25
6,0	Рулон, пластина	7,50
8,0	Пластина	10,00
10,0	Пластина	12,50
12,0	Пластина	15,00
15,0	Пластина	18,75
30,0	Пластина	37,50
40,0	Пластина	50,00

Характеристики пищевых технических пластин (техпластин).

Пищевые техпластины предназначены для изготовления уплотнителей неподвижных соединений и других изделий, контактирующих с различными пищевыми продуктами при давлении до 0,6 МПа и температуре от -30 до +100 °С.

Тип	1, средней твердости (С и С1)
Давление	до 0,6 МПа
Температурный интервал	от -30°С до +100°С
Калибр	от 2 мм до 25 мм
Рабочая среда	молоко, сливки, молочные продукты, мясо, рыба

Губчатые (пористые) технические пластины (техпластины) предназначены для использования в качестве амортизатора или уплотнителя различных соединений изоляции.

Поставляются в листах толщиной	от 5 мм до 50 мм
Работоспособны при температуре	от -45°С до +70°С

Технические пластины (техпластины) предназначены для уплотнительных прокладок в неподвижных соединений вакуумных систем при температуре от +8 до +70С. Допускается кратковременное применение при температуре от -30 до +90С.

Технические пластины вакуумные изготовляются из резин светлых тонов.

Длина	1800-2000 мм
Ширина	700-800 мм
Толщина	2-30 мм

Шнуры резиновые (неформовые РТИ) предназначены для уплотнения неподвижных разъемных соединений с давлением рабочей среды до 1,0 МПа, защиты полостей от пыли и грязи.

Тип шнуров	Назначение	Среда	Температура эксплуатации
1	Кислотощелочестойкие	Растворы кислот и щелочей с концентрацией до 20%, вода, воздух	от -30°C до +50°C
2	Теплостойкие	Воздух (90°C), пар (140°C)	от -30°C до +140°C
3	Морозостойкие	Воздух, азот, инертные газы	от -45°C до +50°C
4	Маслобензостойкие	Масла, бензин	от -30°C до +50°C
5	Унифицированные	Среды для типов 1, 2, 3, 4	от -30°C до +50°C
6	Для пищевой промышленности	Пищевые продукты	от -30°C до +50°C

Шнуры круглого и квадратного сечения	диаметр	от 2,0 до 63,0 мм
Шнуры прямоугольного сечения	высота	от 3,2 до 45 мм
Шнуры прямоугольного сечения	ширина	от 6,3 до 63,0 мм

Трубки резиновые вакуумные (неформовые РТИ) предназначены для уплотнения отдельных узлов вакуумных систем при разрежении воздуха до 133,3х10 МПа в диапазоне температур от -8°С до +70°С, кратковременно до -30°С.

Размер трубок:

Внутренний диаметр

от 2,0 до 35 мм

Трубки резиновые технические (неформовые РТИ) предназначены для подачи жидкостей, воздуха, газов без избыточного давления рабочей среды.

Тип	1, 2, 3, средней твердости
Внутренний диаметр	от 3 мм до 40 мм
Толщиной стенки	от 1,3 мм до 5 мм
Длина	от 2 м до 10 м

Уплотнители для оконных рам (неформовые РТИ) применяются для витражей под стекло и для остекления теплиц.

Коврик диэлектрический (неформовые РТИ) применяется в качестве дополнительного средства защиты в закрытых электроустановках напряжением свыше 1000 Вт.

Выдерживают испытательное напряжение 20 кВт переменного тока частотой 50 Гц.

Ковры имеют рифленую лицевую поверхность.

Коврик автомобильный (неформовые РТИ) применяется для покрытия полов автомобилей, автобусов, троллейбусов и для бытовых целей. Размер 2690x860, вес рулона 19 кг.

Смеси резиновые (неформовые РТИ) предназначены для изготовления различных формовых изделий, работоспособных в контакте с маслами и топливом при температуре от -30°С до +100°С.

Наименование	Упаковка	Ед. изм.	Назначение
Клей 4508	Бочка 100 л ... 70 кг	кг	Для склеивания резины, резинотканевых материалов, картона, бумаги, текстиля
Клей 88 СА	Бочка 100 л ... 85 кг	кг	Для склеивания резины с металлом, стеклом, кожей, деревом, тканью, пластмассой и другими материалами
Клей 4НБ-УВ	Бочка 100 л ... 85 кг	кг	Для склеивания резины, резинотканевых материалов, стойких к воздействию масел и нефтепродуктов
Клей МИГ (4-АБ)	Тара покупателя	кг	Для склеивания резины, резинотканевых материалов, текстилей, капрона, поролона, линолеума, кожи
Клей 8-2572 конц 20-25%	Бочка 100 л ... 70 кг	кг
Клей герметик 51-Г-13	Бочка 100 л ... 85 кг	кг	Для герметизации радиоприборов, крепления радиоэлементов, жгутов
Клей герметик 51-Г-13 альфа	Бочка 100 л ... 85 кг	кг
Мастэлон 1	Тара покупателя	кг	Для укладки кровельного материала «Элон»
Клей АС М	Бочка 100 л ... 85 кг	кг	Для трубопроводов, в качкстве грунтовки под липкие изоляционные материалы

Тара под клей резиновый для хранения и транспортировки.

Рукава резиновые высокого давления (РВД) Pix Transmission (Индия) соответствуют стандартам ГОСТ 6286-73. Рукава предназначены для гибких трубопроводов для подачи под высоким давлением гидравлических жидкостей, масел на нефтяной основе, керосина, масляных и водных эмульсий, воды.

Тип 1	рукав высокого давления (РВД) с одной металлической оплеткой из латуированной проволоки
Тип 2	рукав высокого давления (РВД) с двумя металлическими оплетками из латуированной проволоки

Рабочая среда	классы Б, В, КЩ, П
Рабочее давление	от 10,0 до 35,0 МПа (100-350 кгс/см²)
Температура работоспособности	от -50°С до +70°С
Для холодного климата	от -60°C до +70°С
Внутренний диаметр	4, 6, 8, 10, 12, 16, 20, 25, 32, 38 мм
Длина	от 0,5 до 4 м

Рукава для заправочных автомобилей TM1

Напорно-всасывающий рукав для загрузки и разгрузки авто- и железнодорожных цистерн и кораблей. Предназначен для технических дизельных, отопительных и гидравлических масел на базе миниральных.
	Рабочее давление	16 атм
	Коэффициент запаса прочности	3,15:1
	Поставляемые внутренние диаметры	от 19 до 150 мм
	Температурный режим	от -30°С до +90°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Рукава для заправочных автомобилей TM2

Рукав для наполнения и опорожения домашних цистерн. Можно наматывать на барабан, при этом шланг сохраняет постоянный объем.
	Рабочее давление	20 атм
	Коэффициент запаса прочности	4:1
	Поставляемые внутренние диаметры	от 25 до 100 мм
	Температурный режим	от -30°С до +90°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Рукав для жидкого газа TM3

Рукав для наполнения и опорожения газовых резервуаров, для сжиженного газа.
	Рабочее давление	25 атм
	Коэффициент запаса прочности	4:1
	Поставляемые внутренние диаметры	от 19 до 100 мм
	Температурный режим	от -30°С до +70°С, до +90°С для горучего
	Производитель	Semperflex-Optimit, Австрия-Чехия

Рукав для заправочных мест TOF 319 (раньше OF 319)

Рукав для бессивинцового горючего, нефти и отопительного масла.
	Рабочее давление	20 атм
	Коэффициент запаса прочности	3:1
	Поставляемые внутренние диаметры	от 15 до 25 мм
	Температурный режим	от -40°С до +100°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Рукава для заправочных автомобилей TMH (раньше OF 320)

Для заправочных автомобилей как наматывающий рукав для транспорта бессвинцового топлива, нефти, керосина и отопительного масла.
	Рабочее давление	20 атм
	Коэффициент запаса прочности	3:1
	Поставляемые внутренние диаметры	от 31,1 до 42 мм
	Температурный режим	от -40°С до +100°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Рукава для заправочных автомобилей TME / SF 3000

Напорно-всасывающий рукав для загрузки и разгрузки автоцистерн и кораблей.
	Рабочее давление	10 атм
	Коэффициент запаса прочности	3:1
	Поставляемые внутренние диаметры	от 19 до 101 мм
	Температурный режим	от -30°С до +90°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Рукав для минеральных масел TU 10 / 25

Универсальный гибкий рукав для технических масел, мазута и дизельного топлива, а также сжатого воздуха. Незаменим в промышленности, гаражах, на автозаправочных станциях и автосервисах.
	Рабочее давление	10 / 25 атм
	Коэффициент запаса прочности	4:1 / 3,15:1
	Поставляемые внутренние диаметры	от 5 до 25 мм
	Температурный режим	от -40°С до +80°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Рукав Petrocord для нефтепродуктов

Напорный рукав для подачи топлива с содержанием ароматических веществ до 40%. Рукав с медным проводом для отвода статического электричества.
	Рабочее давление	10 атм
	Коэффициент запаса прочности	3:1
	Поставляемые внутренние диаметры	от 25 до 102 мм
	Температурный режим	от -40°С до +100°С
	Производитель	Tubi Gomma Torino, Италия

Рукав Petrospir для нефтепродуктов

Напорно-всасывающий рукав для подачи топлива с содержанием ароматических веществ до 40%. Рукав с медным проводом для отвода статического электричества.
	Рабочее давление	10 атм
	Коэффициент запаса прочности	3:1
	Поставляемые внутренние диаметры	от 19 до 152 мм
	Температурный режим	от -40°С до +100°С
	Производитель	Tubi Gomma Torino, Италия

Рукав для напитков LM1-EPDM / LM1S-EPDM

Гибкий напорно-всасывающий рукав для транспортировки жидких, нежирных пищевых продуктов, а также безалкогольных и алкогольных (макс. 40%) написток.
	Рабочее давление	12 атм
	Коэффициент запаса прочности	3,15:1
	Поставляемые внутренние диаметры	от 13 до 100 мм
	Температурный режим	от -35°С до +95°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Рукав для напитков LMU

Гибкий напорно-всасывающий рукав, специально разработанный для пивоваренных заводов. Предназначен также для питьевой воды и алкоголя (до 96%).
	Рабочее давление	12 атм
	Коэффициент запаса прочности	3,15:1
	Поставляемые внутренние диаметры	от 13 до 100 мм
	Температурный режим	от -35°С до +95°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Рукав для напитков LMUS

Гибкий напорно-всасывающий рукав, специально разработанный для пивоваренных заводов. Предназначен также для питьевой воды и алкоголя (до 96%).
	Рабочее давление	12 атм
	Коэффициент запаса прочности	3,15:1
	Поставляемые внутренние диаметры	от 25 до 100 мм
	Температурный режим	от -35°С до +95°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Рукав для очистки LM3

Для очистки в молокообрабатывающих производствах, заводах пищевой промышленности и мясных производствах. Для подачи жидких пищевых продуктов, особенно молока, молочных продуктов, животных и растительных жиров.
	Рабочее давление	насыщ. Пар - 6 атм / горячие жидкости - 18 атм
	Коэффициент запаса прочности	10:1 / 3,5:1
	Поставляемые внутренние диаметры	от 13 до 75 мм
	Температурный режим	от -35°С до +95°С / +164°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Рукав для продуктов питания, содержащих жир LM4S / SF 1500

Гибкий напорно-всасывающий рукав предназначен для транспортировки жиросодержащих продуктов питания.
	Рабочее давление	10 атм
	Коэффициент запаса прочности	3,15:1
	Поставляемые внутренние диаметры	от 25 до 102 мм
	Температурный режим	от -35°С до +80°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Рукав для химии RESIST U - UPEL-P

Рукав предназначен для транспортировки кислот, щелочей, солей, огранических соединений (алкоголя, эфира, кетона и т.д.), включая ароматические вещества, хлорированные углеводороды, окислители. Рукав можно использовать в химической промышленности для большей части химикатов.
	Рабочее давление	16 атм
	Коэффициент запаса прочности	3,15:1
	Поставляемые внутренние диаметры	от 19 до 100 мм
	Температурный режим	от -35°С до +100°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Рукав для химии RESIST E - EPDM /RESIST E - EPDO

Напорно-всасывающий рукав, устойчивый к горячей воде, мыльным растворам, неокисляющим кислотам и щелочам. Используется в производстве сырья и химической промышленности.
	Рабочее давление	16 атм
	Коэффициент запаса прочности	3,15:1
	Поставляемые внутренние диаметры	от 13 до 100 мм
	Температурный режим	от -35°С до +95°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Рукав для дробеструйной очистки SM1

Рукав для подачи высокоабразивных материалов. Предназначены для пескоструйной очистки, а также для других подобных методов очистки.
	Рабочее давление	12 атм
	Коэффициент запаса прочности	3,5:1
	Поставляемые внутренние диаметры	от 13 до 42 мм
	Температурный режим	от -35°С до +80°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Рукав для дробеструйной очистки SM2

Рукав для подачи высокоабразивных материалов. Предназначены для пескоструйной и дробеструйной очистки.
	Рабочее давление	12 атм
	Коэффициент запаса прочности	3,5:1
	Поставляемые внутренние диаметры	от 13 до 42 мм
	Температурный режим	от -35°С до +80°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Рукав для штукатурки SM40

Рукав предназначен для подачи и расщепления штукатурки, гипса и цемента при использовании уплотнительной технологии. Жесткая оплетка обеспечивает высокую стабильность внутреннего сечения рукава и сопротивления продольному изгибу.
	Рабочее давление	40 атм
	Коэффициент запаса прочности	2,5:1
	Поставляемые внутренние диаметры	от 19 до 102 мм
	Температурный режим	от -35°С до +80°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Рукава для бетононасосов SM85

Рукав для транспортировки высокоабразивных рабочих веществ. Имеет устойчивый к истиранию внутренний слой.
	Рабочее давление	85 атм
	Коэффициент запаса прочности	1,75:1
	Поставляемые внутренние диаметры	от 50 до 125 мм
	Температурный режим	от -35°С до +80°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Рукав Petrospir для нефтепродуктов

Напорный рукав для пескоструйных установок.
	Рабочее давление	25 / 40 атм
	Коэффициент запаса прочности	3:1
	Поставляемые внутренние диаметры	от 25 до 51 мм
	Температурный режим	от -40°С до +90°С
	Производитель	Tubi Gomma Torino, Италия

Рукав для промывки каналов IKDT / IK20

Рукав, экономически выгодный, благодаря устойчивому к абразивному износу и неблагоприятным метеорологическим условиям покрытию. Высокая гибкость и совместимость с различными концевыми арматурами обеспечивает удобство в эксплуатации. Безопасность гарантированна высокими стандартами качества.
	Рабочее давление	225 / 200 атм
	Коэффициент запаса прочности	2,3:1 / 2,5:1
	Поставляемые внутренние диаметры	от 13 до 32 мм
	Температурный режим	от -35°С до +80°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Рукав для воды IW 6 / IW12 / ISC / IWR

Рукав применяется в промышленности, сельском хозяйстве, садоводствах и т.д.
	Рабочее давление	6 / 12 / 8 / 10 атм
	Коэффициент запаса прочности	3,15:1 / 2,5:1 / 3,15:1 / 3,15:1
	Поставляемые внутренние диаметры	от 10 до 25 мм
	Температурный режим	от -30°С до +70°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Рукав для воды ISF5 / ISF10 (раньше AQ 005 / AQ 010)

Легкий резиновый рукав, который можно свернуть в плоский рулон. Наиболее подходит в качестве шланга для водоотливных насосов и шланга для воды в промышленности, сельском хозяйстве и горном деле.
	Рабочее давление	5 / 10 атм
	Коэффициент запаса прочности	3,15:1
	Поставляемые внутренние диаметры	от 25 до 305 мм
	Температурный режим	от -35°С до +80°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Рукав для воды RW501

Рукав ПВХ для общего применения, подачи воды
	Рабочее давление	воздух 6 атм, вода 10 атм
	Коэффициент запаса прочности	воздух 5:1, вода 3,2:1
	Поставляемые внутренние диаметры	от 6 до 32 мм
	Температурный режим	воздух от -5°С до +40, вода от +1°С до +40°С°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Рукав для снежной пушки ISK

Рукав для снегообразующих пушек, специально предназначен для снегопроизводящих устройств как гибкое соединение между баком с водой и снегопроизводящим устройством.
	Рабочее давление	40 атм
	Коэффициент запаса прочности	2,5:1
	Поставляемые внутренние диаметры	от 38,1 до 65 мм
	Температурный режим	от -35°С до +80°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Рукав для воды Aquadel

Напорный рукав для воды общего применения. Обеспечивает оптимальную гибкость и износостойкость.
	Рабочее давление	10 атм
	Коэффициент запаса прочности	3:1
	Поставляемые внутренние диаметры	от 15 до 152 мм
	Температурный режим	от -35°С до +80°С
	Производитель	Tubi Gomma Torino, Италия

Рукава для воздуха/воды PL1

Рукав предназначен для подвода напорного воздуха и воды на стройках электростанций, дорог и шахт, а также в карьерах.
	Рабочее давление	20 атм
	Коэффициент запаса прочности	3:1
	Поставляемые внутренние диаметры	от 10 до 101,6 мм
	Температурный режим	от -35°С до +80°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Рукава для воздуха/воды PL1S (раньше PL3)

Гиький рукав для воды и воздуха, применяемый в промышденности, хозяйстве и на стройках.
	Рабочее давление	20 атм
	Коэффициент запаса прочности	3:1
	Поставляемые внутренние диаметры	от 5 до 75 мм
	Температурный режим	от -30°С до +80°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Рукава для воздуха/воды PL2 / DIN

Рукав предназначен для подачи напорного овздуха, с содержанием масла при рабочем давлении 10 атм и воды при 16 атм. Для применения в промышленности и сельском хозяйстве.
	Рабочее давление	воздух 10 атм / вода 16 атм
	Коэффициент запаса прочности	2,5:1 / 4:1
	Поставляемые внутренние диаметры	от 10 до 105 мм
	Температурный режим	от -30°С до +70°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Рукав для применения в шахтах Р16 / P40 / P100

Рукав для сжатого воздуха и воды. Применяется в горнодобывающей промышленности.
	Рабочее давление	10 / 40 / 100 атм
	Коэффициент запаса прочности	воздух 4:1, вода 2,5:1
	Поставляемые внутренние диаметры	от 13 до 200 мм
	Температурный режим	от -35°С до +80°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Рукава для воздуха/воды PLE / PL15

Рукав предназначен для транспортировки напорного воздуха с содержанием смазки и воды. Подходит для применения в промышленности и сельском хозяйстве.
	Рабочее давление	15 атм
	Коэффициент запаса прочности	3:1
	Поставляемые внутренние диаметры	от 6 до 75 мм
	Температурный режим	от -35°С до +70°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Паропроводный рукав DS1

Рукав предназначен для подачи насыщенного пара (макс. давление 18 атм) и горячей воды.
	Рабочее давление	пар 18 атм, вода 55 атм
	Коэффициент запаса прочности	пар 10:1, вода 3,15:1
	Поставляемые внутренние диаметры	от 13 до 75 мм
	Температурный режим	пар до +210°С, вода до +120°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Паропроводный рукав DS2 / DSE

Рукав предназначен для подачи насыщенного пара (макс. давление 6 атм) и горячей воды.
	Рабочее давление	пар 18 атм, вода 55 атм
	Коэффициент запаса прочности	пар 10:1, вода 3,15:1
	Поставляемые внутренние диаметры	от 13 до 50 мм
	Температурный режим	пар до +210°С, вода до +95°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Паропроводный рукав DS3

Рукав предназначен для подачи насыщенного пара и горячей воды.
	Рабочее давление	пар 6 атм, вода 18 атм
	Коэффициент запаса прочности	пар 10:1, вода 3,15:1
	Поставляемые внутренние диаметры	от 13 до 50 мм
	Температурный режим	пар до +164°С, вода до +95°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Паропроводный рукав DSL

Рукав предназначен для подачи пара и горячей воды.
	Рабочее давление	пар 3 атм, вода 8 атм
	Коэффициент запаса прочности	пар 10:1, вода 3,15:1
	Поставляемые внутренние диаметры	от 16 до 25 мм
	Температурный режим	пар до +143°С, вода до +100°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Рукав для горячей воды DHG (раньше RW406)

Рукав предназначен для подачи воды и незамерзающих жидкостей на базе гликоля.
	Рабочее давление	6 атм
	Коэффициент запаса прочности	3,15:1
	Поставляемые внутренние диаметры	от 10 до 25 мм
	Температурный режим	от -35°С до +95°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Рукав для горячей воды DH1 - DH3

Рукав для охлаждающей и горячей воды с вулканизированным стеклотканевым внешним слоем для защиты от влияния высоких температур, теплового излучения и искр в металлургической и сталеплавильной промышленности.
	Рабочее давление	8-12 атм
	Коэффициент запаса прочности	3,15:1
	Поставляемые внутренние диаметры	от 13 до 18 мм
	Температурный режим	до +95°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Рукав для сварки и резки металла GAC

Рукав для транспортировки ацетилена. Также подходит для природного газа, водорода, углекислого газа, аргона, азота, для сварки и резки.
	Рабочее давление	20 атм
	Коэффициент запаса прочности	3:1
	Поставляемые внутренние диаметры	от 4 до 25 мм
	Температурный режим	от -30°С до +70°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Рукав для транспортировки газообразного пропан-бутана. Предназначен для сварки и резки.

Рукав для охлаждающей и горячей воды с вулканизированным стеклотканевым внешним слоем для защиты от влияния высоких температур, теплового излучения и искр в металлургической и сталеплавильной промышленности.
	Рабочее давление	12 / 24 атм
	Коэффициент запаса прочности	3:1
	Поставляемые внутренние диаметры	от 5 до 10 мм
	Температурный режим	от -30°С до +70°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Сварочный рукав GWPB

Гибкий рукав для подачи сжиженного газа, для смеси метилацетилена и пропандиена. Для сварки и резки.
	Рабочее давление	20 атм
	Коэффициент запаса прочности	3:1
	Поставляемые внутренние диаметры	от 4 до 20 мм
	Температурный режим	от -30°С до +70°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Рукав для сварки и резки металла GOX

Кислородный рукав для сварки и резки, а также для электродуговой сварки.
	Рабочее давление	20 атм
	Коэффициент запаса прочности	3:1
	Поставляемые внутренние диаметры	от 4 до 25 мм
	Температурный режим	от -30°С до +70°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Сварочный рукав TWIN

Синий шланг - гибкий рукав для подачи кислорода для сварки и резки, дуговой сварки. Красный шланг - гибкий рукав для подачи ацетилена для сварки и резки, дуговой сварки. Подходит также для природного газа, водорода, светильного газа и двуокиси углерода, аргона, азота.
	Рабочее давление	20 атм
	Коэффициент запаса прочности	3:1
	Поставляемые внутренние диаметры	от 4 до 10 мм
	Температурный режим	от -30°С до +70°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Рукав для водяных радиаторов FKS-R / FKS-S

Шланг для радиаторов автомобилей с двигателями внутреннего сгорания. Внутренний и наружный слои устойчивы к горячей воде и защитным антифризам.
	Рабочее давление	3 атм
	Коэффициент запаса прочности	3,15:1
	Поставляемые внутренние диаметры	от 28 до 120 мм
	Температурный режим	от -35°С до +100°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Рукав для водяных радиаторов FKD-R / FKD-S

Шланг для радиаторов автомобилей с двигателями внутреннего сгорания. Хорошая износостойкость под влиянием горячей воды, горячего воздуха и защитных антифризов.
	Рабочее давление	6 атм
	Коэффициент запаса прочности	2,5:1
	Поставляемые внутренние диаметры	от 10 до 25 мм
	Температурный режим	от -35°С до +100°С, краткосрочно до +125°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Рукав для подач и горючего FMO (раньше ТМО)

Универсальный рукав для многих видов масла, горючего и охлаждающих средств, а также для керосина и гликоля. Используется в транспортных средствах, автобусах, тракторах.
	Рабочее давление	10 атм
	Коэффициент запаса прочности	4:1
	Поставляемые внутренние диаметры	от 13 до 50 мм
	Температурный режим	от -40°С до +120°С
	Производитель	Semperflex-Optimit, Австрия-Чехия

Рукав изготовлен из пластичного ПВХ.

Тип 1	Рукав ПВХ армирован усиливающий спиралью из устойчивого к ударам и давлению ПВХ
Тип 2	Рукав ПВХ армирован металлической спиралью

Рукава ПВХ предназначены для всасывания и нагнетания различных жидкостей и газов, а также твердых тел:

бензин, дизельное топливо,масла на нефтяной основе

техническая вода, горячая вода,растворов неорганических кислот (кроме азотной кислоты ) и щелочей

пыль, опилки,стружки, образивный материал,штукатурные растворы

воздух, газы насыщенный пар

пищевые вещества (спирт, вина, пиво, молоко, питьевая вода и другое)

Рукав ПВХ применяется во многих отраслях промышленности и сельского хозяйства.

Рукав ПВХ – многофункциональный напорный рукав.

Свойства рукавов ПВХ и применение: рукав ПВХ применятеся для всасывания с небольшим разрежением и для подачи растворов в промышленности и сельском хозяйстве.

Цвет рукавов ПВХ	прозрачная зеленая или белая стенка с белой спиралью
Материал рукавов ПВХ	мягкий ПВХ рукав с твердой ПВХ спиралью
Температурный диапазон рукавов ПВХ	-5°C...+60°C
Длина бухты рукавов ПВХ	50 м

Химическая стойкость рукавов ПВХ
Название вещества	Концентрация макс., %	-20°С	60°С
Уксус (до 9%)		+	+
Ацетон	100	-	-
Амилацетат	100	-	-
Бутил ацетат	100	-	-
Этил ацетат	100	-	-
Винилацетат	100	-	-
Кислота серная аккумуляторная		+	+
Кислота уксусная	10	+	+
Кислота уксусная	50	+	+/-
Кислота бензостойкая	Насыщенный раствор	+	-
Кислота борная	Насыщенный раствор	+	-
Кислота масляная	Насыщенный раствор	+/-	-
Кислота лимонная	Насыщенный раствор	+	+
Кислота соляная	10	+	+
Кислота соляная	25	+	+/-
Кислота соляная	32	+	-
Кислота соляная	37	+/-	-
Кислота хлорсульфоновая		-	-
Кислота хромовая		-	-
Кислота муравьиная	10	+	+/-
Кислота муравьиная	40	+	+/-
Кислота муравьиная	50	+/-	-
Кислота муравьиная	98	-	-
Кислота ортофосфорная	30	+	+/-
Кислота ортофосфорная	50	+	+/-
Кислота ортофосфорная	85	+	+/-
Кислота олеиновая	100	+	-
Кислота щавельная	10	+	+
Кислота щавельная	Насыщенный раствор	+	-
Кислота азотная	10	+	+
Кислота азотная	25	+	+/-
Кислота азотная	50	+	-
Кислота салициловая	Насыщенный раствор	+	+
Сероводород	Насыщенный раствор	+	+
Кислота серная	10	+	+
Кислота серная	25	+	+
Кислота серная	50	+	+/-
Кислота серная	70	+/-	-
Кислота серная	98	-	-
Кислота сернистая	30	+	-
Кислота дубильная		+	+
Кислота винная	Насыщенный раствор	+	+
Вода		+	+
Вода деминерализованная		+	+
Вода деионезированная		+	+
Вода морская		+	+
Вода хлорированная	Концентрированная	+/-	-
Перекись водорода	25% объемных	+	+
Спирт амиловый		+/-	-
Спирт бутиловый		+/-	-
Спирт этиловый	15	+	+
Спирт этиловый	50	+	+/-
Спирт этиловый	96	+/-	-
Спирт метиловый	10	+	+
Спирт метиловый	50	+/-	-
Спирт метиловый	100	-	-
Бензальдегид	100	-	-
Формальдегид	40	+	-
Хлорид алюминия	Насыщенный раствор	+	+
Сульфат алюминия	Насыщенный раствор	+	+
Крахмал		+	+
Водный раствор аммиака	Концентрированный	+	+
Аммиак газообразный		+	-
Аммиак сжиженный		+/-	-
Ацетат аммония	Насыщенный раствор	+	+
Бикарбонат аммония	Насыщенный раствор	+	+
Карбонат аммония	Насыщенный раствор	+	+
хлорид аммония	Насыщенный раствор	+	+
Условные обозначения: + стойкий; +/- ограниченно стойкий; - не рекомендуется

Технические характеристики рукавов ПВХ
Вн. диам., Di мм	Толщина стенки, S мм	Вес, гр/м	Давление на разрыв, бар	Вакуум, м/H²O	Радиус изгиба, мм
13	2.5	150	32	7	65
16	2.6	180	30	7	70
19	2.7	240	28	7	75
20	2.7	240	28	7	85
22	2.8	260	28	7	95
25	2.9	290	22	6	105
30	3.1	350	21	6	120
32	3.2	370	20	6	125
35	3.2	420	19	6	140
38	3.3	490	18	6	150
40	3.5	510	18	6	160
45	3.5	570	17	6	190
50	3.8	690	15	6	205
51	3.8	700	15	6	205
55	3.9	770	15	6	215
60	4.0	820	13	6	*250
63	4.1	870	13	6	260
65	4.3	930	12	6	280
70	4.5	1100	12	6	295
75	4.6	1250	12	6	320
76	4.6	1270	12	6	320
80	4.8	1400	12	6	330
90	5.1	1650	11	6	395
100	5.9	1800	11	6	430
102	5.9	1830	11	6	430
110	6.1	2200	11	5	475
120	6.3	2700	10	4	590
125	6.6	2900	10	4	630
127	6.6	2980	10	4	630
150	7.0	3650	9	3	715
152	7.0	3690	9	3	715

Рукав напорно-всасывающий AIR (вентиляционный)

Рукав ПВХ изготовлен из пластичного ПВХ, армированный усиливающей спиралью из устойчивого к ударам и давлению ПВХ. Внутренняя поверхность рукава ПВХ гладкая, внешняя волнистая. Рукав ПВХ чрезвычайно легкий и гибкий.

Рукав ПВХ применяется для отсоса воздуха, дыма. газов, в установках кондиционирования и вентиляции.

Рабочая температура рукава ПВХ: -20°С...+60°С.

Рукав ПВХ изготовлен из пластичного ПВХ, армированный усиливающей спиралью из устойчивого к ударам и давлению ПВХ. Внутренняя поверхность рукавов ПВХ гладкая, внешняя слегка ребристая. Это исполнение рукава ПВХ является чрезвычайно износостойким и гибким. Рукав ПВХ устойчив к воздействию давления и абразивному износу, к атмосферному облучению и атмосферным явлениям, к воздействию большого числа химических веществ.

Рукава ПВХ применяются для систем орошения, очистки канализации и сточных ям, где требуется более высокая гибкость и легкость.

Рабочая температура рукава ПВХ: -30°С...+60°С.

Рукав ПВХ изготовлен из пластичного ПВХ, армированный усиливающей спиралью из устойчивого к ударам и давлению ПВХ. Внутренняя поверхность рукавов ПВХ гладкая, внешняя волнистая. Эта структура позволяет достичь хорошего соотношения между весом механической прочностью рукава ПВХ при неизменных технических характеристиках (износ – рабочее давление – вакуум – гибкость). Рукав ПВХ устойчив к воздействию атмосферных явлений и большого числа химических веществ.

Рукава ПВХ применяются для отсоса воздуха, дыма. газов, пыли, опилок, стружек, в установках кондиционирования и вентиляции, для деревообрабатывающих станков.

По заказу рукав ПВХ может быть поставлен в антистатическом исполнении.

Рабочая температура рукава ПВХ: -20°С...+60°С.

Рукав ПВХ изготовлен из пластичного ПВХ, армированный усиливающей спиралью из устойчивого к ударам и давлению ПВХ. Внутренняя поверхность рукава ПВХ гладкая, внешняя слегка ребристая. Рукав ПВХ легок, удобен для манипулирования, гибок. Рукав ПВХ устойчив к воздействию давления и абразивному износу, к ультрафиолетовому облучению и атмосферным явлениям, к воздействию большого числа химических веществ.

Рукава ПВХ применяются для орошения, слива и перекачки минеральных удобрений, инсектицидов, чистящих средств и т.д.

Рабочая температура рукава ПВХ: -20°С...+60°С.

Рукав ПВХ изготовлен из пластичного ПВХ, армированный усиливающей спиралью из устойчивого к ударам и давлению ПВХ. Внутренняя поверхность рукава ПВХ гладкая, внешняя слегка ребристая. Рукав ПВХ легок, удобен для манипулирования, гибок. Рукав ПВХ устойчив к воздействию давления и абразивному износу, к атмосферному облучению и атмосферным явлениям, к воздействию большого числа химических веществ.

Рукава ПВХ применяются для слива и перекачки минеральной воды, соков, алкогольных напитков с содержанием спирта до 25%, уксуса и молока. Рукава ПВХ соответствуют европейским нормам для перекачки пищевых продуктов.

Рабочая температура рукава ПВХ: -30°С...+60°С.

Рукав ПВХ изготовлен из пластичного ПВХ, армированный усиливающей спиралью из устойчивого к ударам и давлению ПВХ. Внутренняя и внешняя поверхность рукава ПВХ гладкая. Это исполнение рукава ПВХ является чрезвычайно износостойким и гибким. Рукав ПВХ устойчив к воздействию давления и абразивному износу, к атмосферному облучению и атмосферным явлениям, к воздействию большого числа химических веществ.

Рукава ПВХ применяются для гидромасажных ванн.

Рабочая температура рукава ПВХ: -10°С...+60°С.

Рукава напорные ПВХ, армированные полиамидной нитью ТУ 2291-001-52843096-2001.

Температура эксплуатации рукава ПВХ от -20°С до +50°С.

Рабочее давление рукава ПВХ: 10 атм. (вода); 6 атм. (воздух).

Рукава ПВХ класса "ВВ"	предназначены для передачи технических вод, водных растворов, растворов кислот и щелочей концентрацией до 20%, воздуха, азота, углекислого газа и других инертных газов
Рукава ПВХ класса "П"	предназначены для передачи холодных пищевых продуктов, питьевой, минеральной воды, соков, безалкогольных и алкогольных напитков с содержанием спирта 96%, молока и молочных продуктов
Рукава ПВХ класса "МБС"	предназначены для передачи безсвинцовых и свинцовых бензинов промышленных масел, дизельного топлива, двигательных масел, а также гидравлических и минеральных масел

Рукав ПВХ предназначен для защиты кабеля от внешних механических повреждений.

Рукав ПВХ исключает возможность возгорания от короткого замыкания и распростронения пламени по трубе и кабелю.

Рукав ПВХ исключает возможность поражения током при поврежденнии изоляции кабеля.

Возможен монтаж Рукава ПВХ в цементной стяжке или под заливку бетоном.

Хомуты «Norma» для рукавов, производство Германия.

Хомуты червячные

Это скобы нового поколения с техническим преимуществом ассиметрии. По сравнению со скобами традиционной конструкции они выполнены более жесткими, благодаря чему надежно исключается повреждение шланга и самой скобы. Изготовленный как одно целое, ассиметрический бесшовный корпус имеет короткое седло и в сборе с лентой образует бесступенчатую оборотную поверхность, обеспечивающую надежную герметизацию соединения

Хомуты болтовые

Профильные скобы имеются самых различных сечений, с тремя замками – со стяжными щеками, быстродействующим замком и шарнирным затвором, - разъемного и неразъемного исполнений. Они применяются в резервуарах для обработки воды, на фильтровальных установках, распределительных трубопроводах, трубопроводах для охлаждения воздуха, отработавших газов, смазочных средств, а также в кондиционерах, всасывающих и гидравлических линиях и т.д.

Изготавливаются из оцинкованной и хромированной стали.

Внимание! Для получения более подробной информации о металлорукавах из нержавеющей стали
приглашаем Вас посетить новый сайт - skoma.com

Конструкция: цельнометаллический рукав с кольцевым гофром, выполненный из трубы со стыковым сварным швом, с оплеткой или без оплетки.

Исполнение:

без оплетки;

с одинарной оплеткой из нержавеющей стали;

с одинарной рифленой оплеткой из нержавеющей стали;

с двойной рифленой оплеткой из нержавеющей стали.

Основные типы присоединительной арматуры


под приварку	фланец


фланец глухой	фланец


резьбовое соединение (шаровой ниппель)	резьбовое соединение (шестигранный штуцер)


резьбовое соединение (шестигранная гайка)	резьбовое соединение (под конус 24°)

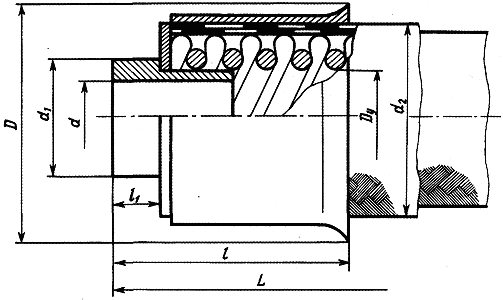

Металлорукав с арматурой под приварку

Тип оболочки РГТА

Размер, мм							Рабочее давление, МПа (кгс/см²)	Масса, кг		Минимальный радиус изгиба, мм
Dу	d	d₁	d₂	l	h	D	Рабочее давление, МПа (кгс/см²)	гибкой части (1 метр)	арматуры (2 конца)	Минимальный радиус изгиба, мм
6	4	8	11,5	41	14	16,0	10 (100)	0,297	0,012	30
6	4	8	12.5			17,5	28 (280)	0,428	0,012	72
8	6	10	13,5			18,0	10 (100)	0,355	0,013	40
8	6	10	15,0			19,0	28 (280)	0,502	0,015	96
10	8	12	16,0			20,0	10 (100)	0,418	0,024	50
10	8	12	17,5			21,5	28 (280)	0,616	0,024	120
12	10	14	18,0			22,0	10 (100)	0,468	0,028	60
12	10	14	19,5			23,5	21 (210)	0,720	0,028	144
14	12	16	21,0			26,0	10 (100)	0,642	0,042	70
14	12	16	23,5			27,5	21 (210)	1,030	0,042	168
16	14	18	24,5	47,5	15	28,5	10 (100)	0,827	0,055	80
16	14	18	26,0			30,5	21 (210)	1,262	0,057	192
20	18	22	31,0			35,5	10 (100)	1,303	0,072	100
20	18	22	33,5	42,5		37,5	21 (210)	2,022	0,074	240
25	23	28	36,0	52,5		41,0	10 (100)	1,543	0,088	125
25	23	28	38,5	52,5		43,5	21 (210)	2,342	0,092	300
32	30	35	43,5	53	20	49,0	10 (100)	2,120	0,124	160
32	30	35	49,5	53	20	55,0	21 (210)	4,330	0,134	160

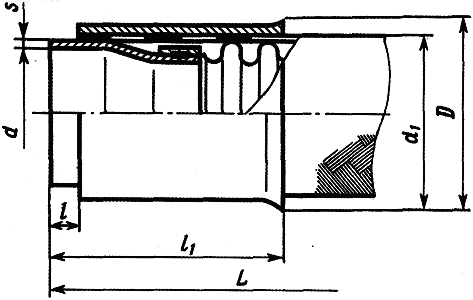

Металлорукав с арматурой под приварку

Тип оболочки СРГС

Размер, мм								Давление Р_раб , МПа (кгс/см²)	Масса, кг
D_y	d	D	d₁	S	l		l₁		гибкой части (1 метр)	арматуры (2 конца)
D_y	d	D	d₁	S	номи нальный	предельное отклонение	l₁		гибкой части (1 метр)	арматуры (2 конца)
20	24,5	33,5	28	1	4	+1	44	4,0 (40)	0,76	0,12
25	29,5	38,5	33,5						0,86	0,13
32	38,8	49,5	42,5						1,5	0,18
40	47	58,5	51,5		10	+2	65		2,1	0,37
50	55,8	68,8	61	1,5	10		65		2,4	0,49
70	82	96	87	1,5	12		67	2,5 (25)	4,3	0,84
100	111,5	128	117	2				1,6 (16)	5,6	0,93
100	111,5	130	120,5					2,5 (25)	8,1	1,3
125	136,6	153	142,5					1,6 (16)	6,8	1,6
125	136,6	156	145,5					2,5 (25)	9,7	1,6
150	166,6	184	173,5		13		73	1,6 (16)	10,1	2,2
150	166,6	186	176					2,5 (25)	13,5	2,5
200	216,6	237	226,5					2,5 (25)	16,2	2,8
250	266,7	287	276,5					1,6 (16)	21,3	3,6

Тип оболочки РГТ

Размер, мм								Давление Р_раб , МПа (кгс/см²)	Минимальный радиус изгиба, мм	Масса, кг
D_y	d	d₁	D	S	l		l₁			гибкой части (1 метр)	арматуры (2 конца)	стыков
D_y	d	d₁	D	S	номинальный	предельное отклонение	l₁			гибкой части (1 метр)	арматуры (2 конца)	стыков
20	24,5	28	33,5	1	4	+1	44	4,5 (45)	100	0,98	0,12	0,13
32	38,8	42,5	49,5		4	+1	44		160	2,1	0,18	0,2
40	47	51,5	58,5		10	+2	65		200	2,6	0,34	0,42
50	55,8	61	68,8	1,5	10		65	4,0 (40)	250	3,5	0,49	0,55
70	82	87	96	1,5	12		67	2,5 (25)	350	4,5	0,85	1
100	111,5	120,5	130	2				2,5 (25)	500	8,6	1,3	1,6
125	136,6	145,5	156	2				2,0 (20)	625	10,5	1,6	1,9
25	29,5	33	38,5	1	4	+1	44	4,5 (45)	125	0,9	0,13	0,15

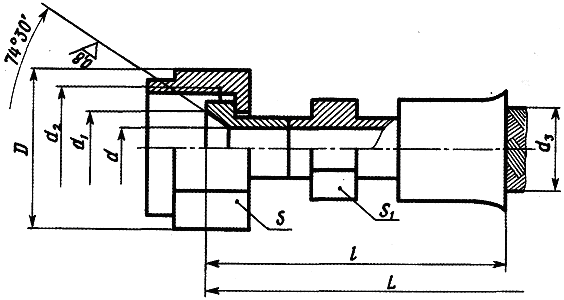

Металлорукав с арматурой "конус - конус с углом 74°"

Тип оболочки РГТА

Размер, мм									Давление Р_раб , МПа (кгс/см²)	Масса, кг
D_y	d	d₁	d₂	d₃	D	S	S₁	l		гибкой части (1 метр)	арматуры (на стык)	арматуры (2 конца)
6	4	10,5	М14x1-5Н6Н	11,5	19,6	17	10	65	10 (100)	0,32	0,04	0,1
				13					28 (280)	0,48
4600А-2	8	6	12,5	М16x1-5Н6Н	13,5	21,9	19		12	10(100)	0,39	0,05	0,11
15					28 (280)					0,57
10	8	15,5	М20x1,5-5Н6Н	16	27,7	24	14		10(100)	0,47	0,06	0,16
				17,5					28 (280)	0,8
12	10	17,5	М22x1,5-5Н6Н	18	31,2	27	17		10(100)	0,55	0,07	0,2
				19,5					21 (210)	0,87
14	12	19	М24x1,5-5Н6Н	21,4			19		10(100)	0,61	0,09	0,26
				23,5					21 (210)	1,15
16	14	22	М27x1,5	24,5	34,6	30	22	71,5	10 (100)	1,2	0,16	0,32
				26,5					21 (210)	1,38

Тип оболочки СРГС

Размер, мм									Давление Р_раб , МПа (кгс/см²)	Масса, кг
D_у	d	d₁	d₂	d₃	D	S	S₁	l		гибкой части (1 метр)	арматуры (на стык)	арматуры (2 конца)
20	18	27,5	М33х2	28	41,6	36	24	81,5	4,5 (45)	0,6	0,145	0,41
				29					10 (100)	1,3		0,45
				31,5					21 (210)	2,0
25	23	33,5	М39x2	33,5	53,1	46	30	101,5	4,5 (45)	0,7	0,23	0,69
				34,5					10 (100)	1,67	0,25	0,71
				36,5					21 (210)	2,2
32	30	43	М48х2	42,5	63,5	55	36	134	4,5 (45)	1,3	0,29	1,26
				43,5				139	10 (100)	2,1	0,30
				49,5				134	21 (210)	4,5

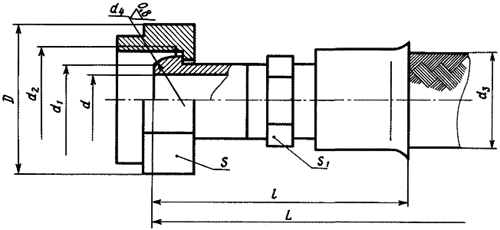

Металлорукав с арматурой "сфера под конус с углом 60°"

Тип оболочки РГТА

Размер, мм										Давление Р_раб , МПа (кгс/см²)	Масса, кг
D_y	d	d₁	d₂	d₃	D	d₄	S	S₁	l		гибкой части (1 метр)	арматуры (на стык)	арматуры (2 метра)
6	4	13,5	М16x1,5-5Н6Н	11,5	25,4	13,5	22	10	65	10 (100)	0,32	0,04	0,11
				13						28 (280)	0,48
8	6	15,5	М18х1,5-5Н6Н	13,5	27,7	15,5	24	12		10 (100)	0,39	0,05	0,15
				15						28 (280)	0,57
10	8	17,5	М20x1,5-5Н6Н	16	31,2	17,5	27	14		10 (100)	0,47	0,06	0,17
				17,5						28 (280)	0,8
12	10	19,5	М22x1,5-5Н6Н	18		19,5		17	67	10 (100)	0,55	0,07	0,2
				19,5						21 (210)	0,87
14	12	21,5	М24x1,5-5Н6Н	24	34,6	21,5	30	19		10 (100)	0,61	0,09	0,26
				23,5						21 (210)	1,15
16	14	24,0	М27x1,5-5Н6Н	24,5	36,9	24,5	32	22	73,5	10 (100)	1,2	0,16	0,35
				26,5						21 (210)	1,38

Тип оболочки СРГС

Размер, мм										Давление Р_раб , МПа (кгс/см²)	Масса, кг
D_y	d	d₁	d₂	d₃	d₄	D	S	S₁	l		гибкой части (1 метр)	арматуры (на стык)	арматуры (2 метра)
20	18	21,5	М30x1,5	28,0	28	41,6	36	24	79,5	4,5 (45)	0,6	0,145	0,39
				29,0						10 (100)	1,3
				31,5						21 (210)	2,0
25	23	26,5	М36x1,5	33,5	34	43,7	41	30	94,5	4,5 (45)	0,7	0,23	0,59
				34,5						10 (100)	1,67	0,25	0,61
				36,5						21 (210)	2,2
32	30	34	М45x1,5	42,5	44	57,7	50	36	134	4,5 (45)	1,3	0,29	1,13
				43,5					139	10 (100)	2,1	0,3
				49,5					134	21 (210)	4,5

Металлорукав с арматурой "фланцевое соединение"

Тип оболочки СРГС

Размер, мм											Количество отверстий, n	Давление Р_раб , МПа (кгс/см²)	Минимальный радиус изгиба, мм	Масса, кг
D_y	d	d₁	d₂	d₃	d₄	d₅	h	l	l₁	D				гибкой части (1 метр)	фланцев, ниппелей с двух концов
40	40	60	70	100	51,5	14	4	32	127	130	4	0,6 (6)	200	2,37	2,07
		65	75	110		18		36		145		1,6 (16)			2,74
								38				2,5 (25)			2,96
50	48	70	80		61	14		32	127	140		0,6 (6)	250	2,76	2,41
				125		18		36		160		1,6 (16)			3,31<

фланец

Обозначение	Dy, мм	d, мм	d₁_,мм	D,мм	Ру, (кгс/см2)
013.31.11.ВФ-10	10	8	70	100	10 (100)
-14	14	12	75	105	10 (100)
-20	20	18	90	125	6,3 (63)
-25	25	25	100	135	6,3 (63)
-32	32	31	100	135	4(40)
-40	40	38	110	145	2,5 (25)
-50	50	49	125	160	2,5 (25)
-65	65	66	145	180	2,5 (25)
-100	100	96	190	230	2,5 (25)
-125	125	121	220	270	2,5 (25)
-150	150	146	250	300	2(20)
-200	200	202	310	360	1,6 (16)

Длина рукава, мм	Предельные отклонения
Длина рукава, мм	Ду не более 50 мм	Ду более 50 мм
250-1000	+10	+15
1000-1500	+30	+30
1500-3000	+40	+60
3000-6000	+100	+200

резьбовое соединение

Обозначение	Dу,мм	d₁_,мм	d₂_,мм	S,мм	Ру,МПа (кгс/см2)
012.31.11.КШ-8	8	М16х1-5Н6Н	14,7	19	15 (150)
-10	10	М18х1,5-5Н6Н	17,5	22	15 (150)
-14	14	М26х1,5-5Н6Н	20	32	10 (100)
-20	20	М30х2-5Н6Н	29	36	6,3 (63)
-25	25	М36х2-5Н6Н	36,5	41	6,3 (63)
-32	32	М45х2-5Н6Н	43	50	4(40)

Длина рукава, мм	Предельные отклонения
Длина рукава, мм	Ду не более 50 мм	Ду более 50 мм
250-1000	+10	+15
1000-1500	+30	+30
1500-3000	+40	+60
3000-6000	+100	+200

арматура под приварку

Обозначение	Dу	D1,мм	D2, мм	S,мм	Ру, МПа(кгс/см2)
011.31.11ММ-8	8	10	14,7	14	15 (150)
-10	10	12	17,5	17	15 (150)
-14	14	18	20	22	10 (100)
-20	20	22	29	27	6,3 (63)
-25	25	28	36,5	32	6,3 (63)
-32	32	35	43	41	4 (40)

Длина рукава, мм	Предельные отклонения
Длина рукава, мм	Ду не более 50 мм	Ду более 50 мм
250-1000	+10	+15
1000-1500	+30	+30
1500-3000	+40	+60
3000-6000	+100	+200

арматура под приварку

Обозначение	Dy	D1,мм	D2, мм	Ру,МПа (кгс/см2)
010.31.11.ПП-8	8	10	14,7	15 (150)
-10	10	12	17,5	15 (150)
-14	14	18	20	10 (100)
-20	20	22	29	6,3 (63)
-25	25	28	36,5	6,3 (63)
-32	32	35	43	4(40)
-40	40	46	55,5	2,5 (25)
-50	50	58	66,5	2,5 (25)
-65	65	76	77	2,5 (25)
-100	100	110	123	2,5 (25)
-125	125	135	157	2,5 (25)
-150	150	161	193	2(20)
-200	200	222	243	1,6 (16)

Длина рукава, мм	Предельные отклонения
Длина рукава, мм	Ду не более 50 мм	Ду более 50 мм
250-1000	+10	+15
1000-1500	+30	+30
1500-3000	+40	+60
3000-6000	+100	+200

резьбовое соединение

Обозначение	Dу, мм	d₁, мм	d₂, мм	S,мм	Ру, МПа(кгс/см2)
014.31.11.СШ-8	8	М16х1-5Н6Н	14,7	19	15 (150)
-10	10	М18х1,5-5Н6Н	17,5	22	15 (150)
-14	14	М26х1,5-5Н6Н	20	32	10 (100)
-20	20	М30х2-5Н6Н	29	36	6,3 (63)
-25	25	М36х2-5Н6Н	36,5	41	6,3 (63)
-32	32	М45х2-5Н6Н	43	50	4(40)

Длина рукава, мм	Предельные отклонения
Длина рукава, мм	Ду не более 50 мм	Ду более 50 мм
250-1000	+10	+15
1000-1500	+30	+30
1500-3000	+40	+60
3000-6000	+100	+200

		ссылки

Телефон/факс: (347) 292-35-80, 228-58-76, 228-47-66, 274-53-06
